　　目前正在为实验室搭建一套3KW光伏发电系统，作为视频监控系统的不间断电源。

　　一套光伏系统主要包括太阳电池阵、蓄电池、光伏逆变器和交流断路器，其基本配置如下图所示。光伏模块组成的光伏组串将太阳能转换成直流电能。逆变器作为中间重要单元将此直流电能转换成满足电网要求的交流电能并馈入电网。

　　太阳电池阵选用合肥晶晨光伏能源有限公司的JC250W/30V太阳能电池组件,其性能参数如下表所示。

　　光伏逆变器选用合肥阳光电源的组串型SG 1K5TL型光伏逆变器，其当输入输出参数如下表所示。

　　外部接线端子位于逆变器底部，如下图所示。包括直流侧、交流侧以及通讯接线端子。这样使得在不打开逆变器上盖的条件下进行电气连接且接线端子都为直插式防水端子，最大程度保证接线人员的安全而且接线方便。

　　组串型SG 1K5TL型光伏逆变器所连接的电网需具备以下条件，否则逆变器将不会工作。

　　逆变器与电网之间通过三线（L，N 和 PE）进行连接。与电网之间的接口为AC 端子，馈入电网的电能为单相。（阳光电源为逆变器交流侧电气连接提供相应的交流连接器）

　　为了保护逆变器交流侧电路和接线时人身安全，为每台逆变器配置两极断路器作为保护设备。赛酷体育建议交流断路器短路电流为13A。

　　由于组串型SG 1K5TL型光伏逆变器由于为无变压器型，要求光伏阵列的正极和负极均不能接地，否则会造成逆变器不可恢复地损坏。

　　在此光伏发电系统中，所有非载流金属部件和设备的外壳都应该接至大地，如光伏模块的支架，逆变器外壳等。

　　通过 RS485通讯连接可将逆变器的运行信息传送至已安装监测软件（如SolarInfo Insight）的上位机或本地数据存储显示设备（如 SolarInfo Logger）。

　　如果仅有一台逆变器，带直插式插头的 RS485 通讯线缆就可实现通讯连接。

　　在国外自己想做光伏安装商，所以自学过一些安装和设计系统方面的知识，果断贡献知乎第一个回答。

　　为了避免太专业，尽量简单说一下普通用户的做法，也全程提供一个高帅富解决方案。其实自己想安装一个能发电的系统非常简单，主要需要四样东西： 1. 太阳能电板（solar panels),2.光伏逆变器并网或者离网（solar inverter on/off grid) 3.太阳能支架（mounting system) 4. 电缆线( cables)。在这里为光伏小白解释一下光伏逆变器：光伏发的电是直流电，没办法直接使用，必须通过逆变器转化为交流电才可以家用。

　　不过普通用户在国内采购这些东西并不容易，特别是想控制价格的情况下。因为国内做residential家用的安装商很难找，目前国内还是以中大型电站为主。家用系统考虑补贴后的价格依然是普通用户无法接受，或者说是无法做到cost effective的。忽略性价比因素，从一些途径（比如联系我）得到了这些东西。下面就是考虑系统的设计，由于家用系统的装机容量(Maximum Input)一般在1-5千瓦就足够赛酷体育，（家里有自己的花园游泳池或者高科技农庄什么的高帅富可以10-20KW乱入）系统设计不会太复杂，一般来说需要20块太阳能电池板就足够。主要考虑面对的方向，国内永远是朝南，不过可以是西南或者东南。在两个方向排布的情况下建议用双路逆变器（dual-mppt)不懂可以理解为双核处理器，每一个核处理一个方向的计算。高帅富建议使用微型逆变器（一般和板子一起卖，每块板子一个，单独计算，安装极其建议，当然价格略高）。再补充一个采购成本方面的，其实板子的价格大同小异，便宜的此处推荐一个Alex solar, 质量好点的推荐Canadian solar。逆变器的价格差异相对比较大了，除了微逆外，最贵也最有名的当属SMA（专注逆变器20年的德国公司），便宜点的话就从国内品牌中选择了，但是国内品牌家用产品普遍没有经历过时间考验，选择有一定风险，在此推荐一个GoodWe（固德威）。在采购完后，由于家用布线和系统设计简单，普通用户只要找一个合格的电工解决家里的布线度角（高帅富可以选择向日葵自动追踪阳光支架）逆变器连接参考说明书就行。高帅富20KW系统需要大概100块板子，逆变器的连接会非常复杂，需要专业的系统设计软件综合考虑布线，逆变器端口，各地天气等因素来设计。

　　并网离网在这里简单介绍，并网将发的电发到电网，如果满足国家相关标准能拿补贴，在有电网的地区基本都是使用并网，离网一般在亚非拉阳光好但是没有电网的地方架设。此处还想重点为高帅富们推荐一款并离网混合一体系统：简单的说就是既可以实现并网发电，也能在僵尸世界大战暴发或者被穹顶笼罩电网被破坏的情况下离网发电，更能在有极昼夜的地区靠蓄电池储存光电，在需要的时候使用。这样的系统只需要一个并离网混合逆变器和锂蓄电池加普通太阳能板就能组成，20KW只卖100W, 真是居家旅行打僵尸必备。

　　2014年7月24日更新：今天刚得到令人振奋的消息，上海已经公布了0.4元每度电的个人家庭用户补贴，使得现有补贴达到0.82元每度电。上海的朋友们，想做个人电站的可以开始搞了，目前的收益估算能做到7年回本。

　　这是一套5kwp装机容量的电气图，5kwp什么概念呢？简单来说就是峰值发电功率是每小时5度电。按照中国中东部地区约合1000小时有效光照时间的标准来算，每年大约可以发电4000度以上。（发电系统各个部件本身也有损耗）

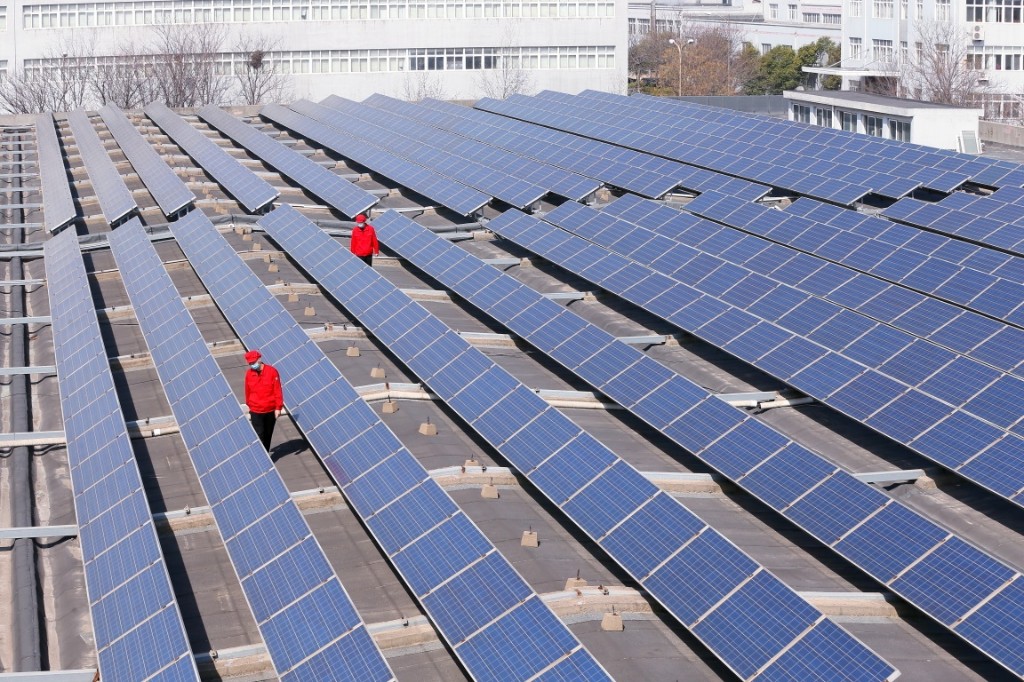

　　光伏支架的选配和安装需要根据工程所在地的实际情况来选择，现在一般都是用c型钢来做导轨，也有一些用铝型材的。

　　如果是屋顶，那么需要注意是平顶还是斜坡屋顶，这两类屋顶在安装支架是固定方式是不一样的。

　　小型逆变器（20KW以下），现在国内的几个大厂差异不大，一般都提供5年的质保（国际上一般都是10年），SMA这种奢侈品当然另当别论。不要买太便宜的逆变器，有些逆变器只提供单路MPPT（最大功率点追踪）。

　　另外提一下，最好选配和逆变器搭配的监控设备，现在很多逆变器都提供wifi接口，可以通过路由器把电站工作情况同步到手机里面，方便随时监控和管理。

　　最后，强调一点电气布线及安装施工非常重要，光伏组件合适的角度选择，逆变器的正确配置，乃至防水工程处理都将影响系统的发电效率及电力的安全使用。

　　如何很土的制作一个自己的太阳能面板并使用，请看啰嗦哥长文，大概是这样的：

　　结合这两部分，基本上就能有一个很土的光伏发电系统了。看样子不能解决答主的问题，但是做参考，很有意思。

　　如果对控制器有意思，可以新提一个问题，我再做一个简单翻译。不是原创，原谅。如果看得懂，就不要麻烦了。

　　－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 非常简单，人人可以哦！

　　。为了远离光污染，所以哥买了这块偏远的地皮。但是问题来了，这块地皮太特么偏远了，电力公司说 啥 哪 我们去不了。嗯，其实这不算个问题，没电等于没有光污染。但是如果有一丁丁电就好了，21世纪有多少东西得喝电生存啊。 哥在哥的地盘搞了个

　　生产了一些电。运转得不错，当然是有风的时候。但是哥想要更多的电，更可靠的电源，哥就是这么不满足。那些风好像在哥的地盘上一直吹啊吹，但是每当哥真需要的时候它没影了，什么情况！哥同时也整了一个

　　的一个好补充。太阳能面板太贵了。所以哥决定自己弄一个，哥不是没钱，哥就是认真。哥使用普通的工具，便宜且容易获得的材料来制作自己的太阳能面板板，哥不用那些商业面板，那些面板都是用钱堆出来的。接下来请跟着哥一步一步的似爪牙。

　　首先申明，如果你决定自己弄太阳能电池板，哥可能不会给你提供太多帮助。哥的网站疯狂涌入众多围观着，哥的服务器老板要向我超带宽收钱的。每天哥处理成吨的求助者问题。大多数问题哥没法一一回答。而且大多数问题和请求纯属雷同。这是 FAQ。写信给哥前麻烦浏览一下。简单问题就不在FAQ里回答了，如果时间允许哥一下就解决了。对于复杂的问题、教你电路原理、帮你找那些元件、帮你弄一个充电控制器或者给你单独设计个系统，哥实在没法帮你了。一天只有24小时。对不住大家了。

　　那么太阳能面板到底是个什么东东呢？基本上就是一个装有太阳能电池阵列的盒子。太阳能电池就是那个把阳光转变成电力的东东。然而要产生有使用意义的电力，需要很多很多的太阳能电池，并且它们很脆弱，所以就要把单个电池装配到面板里。太阳能电池板上装了足够多的电池以产生可用的电力，同时起保护电池的作用。听起来很简单哟。哥很自信自己能弄一个出来。就像开始每个工程那样，哥开始勾勾（请不要用百毒）自制太阳能电池板的信息。哥震精了，信息竟然那么少。实际上很少人自己做太阳能电池板，哥开始思考人生，这件事是不是比想像中的难多了？时间停止了那么一秒，但是哥Keep Moving了。

　　原来哥可以用这些工厂瑕疵电池制作自己的太阳能电池板，哥立即开始工作。哥开始在

　　哥买了几个3 X 6单晶硅太阳能电池。制作一个太阳能面板总共需要36个此型号电池串联。每支电池产生电压0.5V。36支电池串联约产生18V电压，用来充12V电池组岗岗的。（是的，要给12V电池组有效率的充电，你真的需要这么高的电压，不要问为什么）这种电池像纸一样薄，像玻璃一样易碎，非常容易坏。卖家把电池18个堆在一起蜡封，这样稳固的包装在运输时就不会被快递员扔坏了。但是蜡封太特么难清除了。如果你能找到不是蜡封包装的电池，请深爱并下单。即使你要承担这些电池在快递途中可能会有一丁丁损坏的后果。请注意哥的电池是金属输出线耳的。你需要带线耳的电池！你需要做很多的焊接来制作太阳能面板，你需要线耳。如果你买买了不带线耳的电池，你至少需要多做两倍焊接工作。所以为了线耳，多付点钱。

　　哥从另一（淘宝）Ebay买家买到盒装电池，非蜡封。这些电池装在一个塑料盒里。它们在盒子四处碰撞，边角有些缺口。主芯片应该没有问题。不要太担心，这些小缺口不会严重减弱电池输出。再怎么说它们也是有瑕疵的二货。太阳能电池退货的主要原因在于芯片。所以多一两个没有问题。总共我买了足够做两块面板的电池。哥知道哥在制作过程中至少会弄坏一些电池的，哥有钱，所以哥多买了一些，你们看着办。

　　除了3 X 6英寸电池，还可买到很多其他尺寸的电池。你可以使用大点或小点的面板。只要你记住以下几点。

　　所以用大电池产生更多功率，但是面板就要做得大。使用小电池的面板尺寸小巧质量轻盈，但是功率不大。同时，混合使用电池不是好点子。这是因为你制作的面板电流限制于面板中最小的电池，大电池并不是全力工作。

　　哥选的电池尺寸3 X 6英寸，额定电流约3A。哥将36个电池串联起来，得到约18V电压。 在大太阳下，这块面板将产生60W的电力。听起来不多，但是肯定比没有电力好得多，以前哥就是这样苦逼。只要太阳在照，就有60W，嗯哼。电力将进入充电电池，天黑后就可以点灯、玩玩笔记本几个小时了。然后哥就睡了，睡了也以就不需要电了。所以60W实际上是挺多的能量啦，特别是哥还有一个风机，有风时就有电力产生，叨吧？

　　买到太阳能电池后，放到安全的地方，保证不会掉落、不会被小孩子拿来玩或者让狗吃掉，直到要安装到面板上时再把他们拿出来。这些小电池，脆弱脆弱太脆弱。粗暴对待或随意拿取，会让你昂贵的电池变成小小的、蓝蓝的、闪光的碎片，仅些而已，啥用也没了。

　　太阳能面板其实只是一个浅盒子。所以哥从做一个浅盒子开始。浅盒子的边在太阳从侧面照射时不应该在太阳能电池上产生影子。面板由3/8英寸层压板构成，边沿用3/4 X 3/4条木。板间用脱水及螺丝固定。36块太阳能电池固定到面板上。哥决定均分成两边，每边装18支电池，方便装配。所以你看到面板中间有一条楚河汉界。这样在主面板上会形成两个浅凹，想像一下。

　　这是主面板半身近照。这半边凹将会装入18支饥渴的电池。请波注意凹边上哥钻的小孔。这将会构成面板的底部（图片上下颠倒了，骚瑞）。这些孔是通风孔，用来平衡面板内外气压，同时释放水分。这些孔必须在面板底部，否则雨水与露水将循孔而入。中部分隔条也需要打通风孔哦。

　　更新：经过一段时间的使用，哥建议小孔的直径增加1/4英寸。同时为了阻止灰尘与小萌物进入面板，在底部条上小洞上塞上一些玻璃纤维。当然中间那条就不用塞啦。

　　为了保护太阳能面板隔绝天气影响，哥决定在前面板加装一层有机玻璃。看，哥这切了两小块，大小正合适。做两小块的唯一原因就是哥没有一整块大的，冏。也可以用玻璃，但是玻璃更脆。冰雹或飞屑会轻易的粉碎玻璃，但在有机玻璃上就只能弹回去啦。现在看看完成的面板长什么样子。哥好多费话。

　　艹蛋！这是两块有机玻璃在中部分隔条接合部位近照。哥沿有机玻璃边钻沉头孔，以便使用1英寸的螺丝固定。脆了。边缘钻孔时请小心工作。如果你抓狂了它会脆的，像哥一样。哥默默用胶水粘回破损，在旁边钻了个孔。

　　接下来，给面板所有木质材料部分喷上一层漆，隔离水分抵挡风吹日晒。全身上下涂了个遍。哥很科学的选择了涂料的类型和颜色：在车库里，有一堆涂料，哥一个一个的摇，终于找到一个感觉上闪亮足量能喷完整个面板的漆。

　　上面展示了哥的全部用具。哥的女友问哥在煮啥。哥说太阳能电池，她惊呆了。右后方是用来溶化蜡质的热水。左前方是是热肥皂水。右前方是干净的热水。三个锅里的水都低于沸点。首先把电池堆放入右后方溶化蜡封。分离后的电池每次一个转移到左前方肥皂水清除多余的蜡。然后把电池放毛巾上晾干。你应该勤换肥皂水和热水。不要把水倒进下水道，蜡会在下水道凝固并堵塞。电池上仍会有一层薄蜡，但是看起来不会影响电池工作。如果使用溶剂，可以百分百清除蜡质残留，但是那非常危险，又臭，因为我知道的蜡溶剂不是易燃，就是有毒，要么臭爆，或者三样都有。

　　这是分离与清洁后放在毛巾上晾干的电池。一旦脱离蜡封堆，电池极易损坏，难以保存。哥建议不到开始动手安装到面板之前不要动蜡封。这样在准备使用它们之前避免损坏。首先做好木质框架。接下来开始安装电池到面板

　　哥首先在孔板上用铅笔轻描出网格图案，这样就预先知道18个电池的安装位置。然后哥把电池颠倒过来放在网格上，这样方便焊接。18支电池串联的焊接在一起，然后与另一边18支也串联以得到想要的电压。

　　万事开头难，刚开始焊接非常困难，很快哥找到窍门，焊速飞快。两支两支开始着手。把一支电池的线耳放到另一支电池背面焊点上。保证电池间距离与网络里一致。

　　哥使用低功率烙铁和品质优良的松香芯焊锡。同时焊接前在焊点上用松香笔点了松香。烙铁着力不要太大。电池又薄又脆。用力过猛会弄坏电池。哥思考人生了几次，报废了几个电池。

　　很多人微信哥说对于怎么把电池串联焊接在一起搞混淆了。那么多人问同一个问题，显示哥在这里表达不够清晰。很多人看图片推断出哥是并联而不是串联焊接。哥只好画个牛逼草图澄清自己。这是电池焊接侧视图。从一个电池顶部而来的负极焊接到下一个电池底部的负极。电池就这样串联起来，达到叠加电压的目的。哥这样连接6个电池。3条6支电池就是18支刚好够半个面板。哥希望你们明白了。

　　哥重复以上步骤直到一串6支电池串联到一起。哥从报废的电池上取下线耳，延长最后一支电池输出线长度。然后重复再次工作，得到3串6支串联在一起的电池串，18支，半个面板。

　　准备把电池粘到指定位置有点棘手。在6个一串的电池组背面中心，哥点上硅明胶。然后翻过来，放到原来用铅笔（真的铅笔）画好的位置。轻轻按压每个电池让其粘到孔板上。翻转松垮的电池组真特么烦人。在这一步如果你像哥一样有个女朋友那么就非常简单啦。

　　不要用太多胶水，而且除了电池中间不要把胶水搞得到处是。随着温度与湿度的变化，安装好的电池和面板会热胀冷缩、弯曲变形。如果电池和孔板粘合过紧，时间会摧毁一切。只在背面中心点胶会保持电池在孔板上自由飞翔。电池和面板都有更大的伸缩与弯曲距离或独立空间，保证精密的太阳能电池不受损坏。

　　如上图哥用软铜编织带连接第一和第二串电池串。你可以使用从废弃电池上焊下的线或普通线缆。哥手边正好有这些编织带，所以就用了。在中间电池串的另一边相似连接即可。然后用硅胶固定软铜编织带，防止脱落晃动。

　　如上哥在阳光下测试这半块面板。在多云的弱阳光下，面板输出电压9.31V。爆了！这东西能用！现在哥要做的就是像这样再弄一块面板。

　　两块半板都正确安装到主面板的凹凹里。每块半板使用四个小螺丝（上图中的银色螺丝）固定。

　　每个太阳能发电系统都需要串联一个截止二极管，防止晚上或无阳光时太阳能面板放掉电池里的电。哥使用额定电流3.3A的肖特基二极管。肖特基二极管比普通的整流二极管导通电压低，浪费较少能量。每一瓦都很珍贵啊。哥只花了几刀就在淘宝上买了一包25支装31DO03肖特基二极管。剩下的哥还可以做很多太阳能面板。

　　开始哥想把二极管串联在面板外的正极线上。看了二极管的数据表后，哥决定装在面板内部，因为二极管的导通压降与温度成反比，哥斯马特吧。在板内部会更温暖，二极管工作会更有效率。此处请使用更多硅胶固定二极管及走线。

　　在面板背部接近出线的地方钻个孔走线。出线打个结以缷去应力，防止外部拉扯损坏太阳能电池，请使用更多硅胶固定。

　　面板输出线末端安装一个分极性的插头。与之配对的插座将会接到自制风力发电机充电控制器，这样太阳能面板就能提供能源，加快电池充电速度。

　　这是完成面板照片，已安装有机玻璃盖。现在还没有进行密封处理。哥想等到测试面板后再干，因为哥担心如果有什么问题我得再拆开面板。哥神了，有一支电池的输出线崩出来了。可能是因为热应力或安装过程中的震动。谁知道呢？我打开面板，换一个新的电池上去。然后好像再也没有问题了。哥可能会用一堆硅胶密封这块面板，或者空调用铝带包住整个边缘。

　　在清晰明朗的冬日阳光下，哥测试面板的输出电压。万用表显示18.88V。太好了这就是哥要的。

　　如上图示测试面板的电流，同样是在清晰明朗的冬日阳光下，万用表显示3.05A短路电流。这正是面板的标称值。所以，面板工作得非常好。

　　那么，弄这些总共花了多少钱？哈，哥保留了所有这个项目的购物发票。同时，我工作间存贮有各种各样的供给与硬件，很多木头、电线和一堆杂物（你们说的废物）。所以哥手上已经有很多好货。你们的购物清单可能和这会不一样。

　　哎哟，不错哦。相比于相似功率的商业太阳能面板，这只是一丁丁。哥计划做更多面板，增大哥系统的容量。如果有新的想法哥将会继续直播。敬请期待。

　　* 实际上哥买了4组各18个太阳能电池。这只是两组电池的价钱。最近由于油价急剧上海，淘宝上二手工厂光伏电也涨了很多。

　　这是哥自制太阳能面板运行的时移视频。在哥的地盘上，很好的完成了把面板对准太阳的工作。完成并运行这个小项目花了哥一些时间。总有工作还有其他要紧事情阻挡。另外，哥做了一个艰难的决定，舍弃原来做电子方面项目的计划，做一些与众不同最时尚的事。哥一些时间来适应转弯。既然现在太阳能面板项目已经完成并投入运行了，哥就好好的把过程记录下来，也许在不久的将来还会回来看一下。所以，敬请期待我的表现吧...

　　谢邀。我的方向也是光伏电池材料，系统方面上过相关课程,但只是知道个皮毛。

　　关于设计系统，目前使用现有成熟的光伏电池方面没有太大的技术瓶颈，用成本较低技术成熟的多晶硅或单晶硅电池，再根据地理因素(纬度等)选择屋顶安装方式即可。而较难的是采用储能系统使之保持输出稳定或者干脆并网发电。储能系统的问题在于像压缩空气储能、飞轮储能甚至抽水储能的系统规模和成本都不是家庭可以负担的所以必须集中到某一个储能站，这其实还是归结为并网发电的问题。而并网发电，更多的是国家电网的问题——像你给出的链接，多半只是政府要做宣传或者媒体人的一厢情愿。实际上因为像太阳能风能这样不稳定的发电系统，电网是很排斥的，又要用高于火电核电的价格收购，还会对整个电网造成波动影响。所以如果没有政府的政策导向，家庭光伏发电系统很难做起来。没有政策补贴的话，什么七年收回成本都是扯淡。

　　而关于节约成本，只能寄希望于新材料的研发、储能系统的普遍利用还有所谓“智能电网”的最终达成。答着答着似乎答非所问了= =希望有一些帮助。
